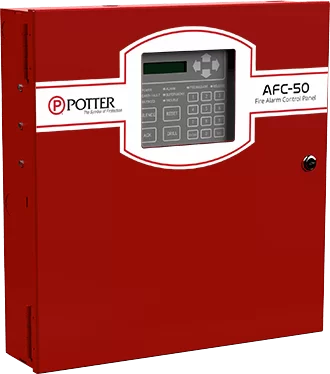

PAINEL DE CONTROLE DE ALARME DE INCÊNDIO AFC 50 – POTTER *
PART NUMBER: AFC 50
O AFC-50 é um sistema de alarme de incêndio de liberação analógico/endereçável com uma capacidade total de sistema de 50 endereços. Capacidade adicional no sistema é obtida usando módulos SLC multiponto. O painel de controle utiliza o protocolo exclusivo Potter que inclui uma linha completa de sensores e módulos. Cada SLC pode ser composto de qualquer combinação de sensor de fumaça, detectores de calor ou módulos e permite um total de 50 ohms de impedância e pode usar qualquer fio compatível com o National Electrical Code (NEC).
O AFC-50 tem uma fonte de alimentação de 5 A com dois Circuitos de Aparelhos de Notificação (NACs) e dois circuitos de Entrada/Saída (I/O). Os NACs são classificados em 3 A cada e as I/Os são classificadas em 1 A cada. Cada saída é regulada e a potência é limitada. Além disso, cada saída é exclusivamente programável e pode ser configurada para sinal estável, sincronização de estroboscópio, potência constante, potência do suporte da porta ou liberação. A sincronização de estroboscópio inclui Gentex, AMSECO, System Sensor e Cooper/Wheelock e com o exclusivo Quadrasync cada saída pode ter uma marca exclusiva e todos os estroboscópios piscarão juntos. As I/Os são projetadas para entradas como estações de liberação manual e interruptores de aborto que não exigirão pesquisa e reagirão quase instantaneamente.
Os NACs podem ser expandidos usando as fontes de alimentação inteligentes da série PSN-1000. Cada PSN-1000 adiciona outros 10 A de energia, 2 circuitos de entrada adicionais e o AFC-50 suportará até 31 fontes de alimentação. O sistema sincronizará os estrobos em todo o sistema. Além disso, o PSN-1000E tem espaço para permitir a instalação de até seis placas de expansão. As placas são montadas em um suporte de empilhador que permite acesso a todas as conexões do circuito.
Características:
• 50 endereços disponíveis neste sistema endereçável analógico
• Capacidade adicional do sistema obtida por meio de módulos SLC multiponto
• 99 zonas de software • Teste de sensibilidade à fumaça compatível com NFPA 72 integrado
• O sistema opera como Classe A ou Classe B para SLC, P-Link e NACs
• Fonte de alimentação de 5 A, expansível para 310 A
• 2 NACS, regulados, classificados em 3 A cada, expansíveis para 188
• 2 circuitos de entrada/saída (E/S) para flexibilidade do sistema classificados em 1 A cada
• Sincronização de estroboscópio e sincronização em todo o sistema para estroboscópios Gentex®, AMSECO®, Cooper Wheelock® e System Sensor®
• Relés dedicados de alarme, supervisão e problemas
• Buffer de histórico de 4.000 eventos
• DACT de duas linhas opcional com UD-2000 que pode relatar informações gerais, de zona ou de ponto
• Comunicador IP integrado
• Porta Ethernet para programação e conectividade de rede
• E-mail Status do sistema, relatórios e informações de eventos
• O produto inclui garantia de 5 anos.
Especificações técnicas:
Dimensões 16”L x 17”A x 3 7/8”P
Rede elétrica CA 3,0 A a 120 VCA 50/60 HZ 2,0 A a 240 VCA 50/60 HZ
Gabinete Aço laminado a frio calibre 16 com porta removível trancada com janela de visualização Lexan
Corrente de espera da bateria – 130 mA
Corrente de alarme – 200 mA
5 A de potência para NACs, E/S e P-Link
3 A por NAC, regulado • 1 A por circuito de E/S, regulado
Faixa do carregador de bateria 8-55 Ah
Tensão do carregador de bateria 27,3 VCC
Corrente máxima do P-Link de 1 A Faixa de temperatura e umidade 32° a 120° (0°C a 49°C) com umidade máxima de 93% sem condensação. Normas
NFPA, 13, 15, 16, 17, 17A, 70, 72 e 750
ANSI/UL 864 – Local (L), Estação Remota (RS), Estação Central (CS), Propriedade (PPU), Auxiliar (AUX), Tipo de Serviço: Automático (A), Manual (M), Fluxo de Água (WF), Supervisão de Sprinkler (SS), Tipo de Sinalização: Comunicador de Alarme Digital (DAC), Tempo de Marcha (March), Não Codificado (NC), Polaridade Reversa (Rev Pol), Outras Tecnologias (OT)
IBC (Código Internacional de Construção)
