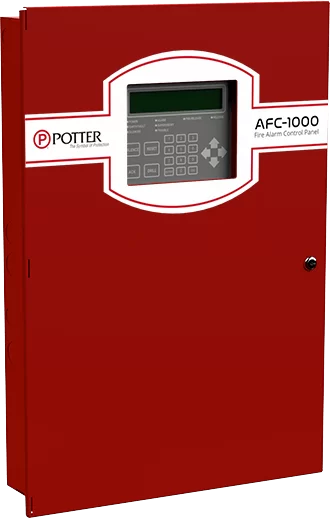

PAINEL DE CONTROLE DE ALARME DE INCÊNDIO AFC 1000 – POTTER *
PART NUMBER: FC 1000
O AFC-1000 é um sistema de alarme de incêndio expansível analógico/endereçável com capacidade total de 1270 endereços. Capacidade adicional no sistema é obtida usando módulos SLC multiponto. O painel de controle utiliza o protocolo exclusivo Potter que inclui uma linha completa de sensores e módulos. O sistema é expansível com um total de nove Circuitos de Linha de Sinalização (SLC) endereçáveis adicionais, cada um com um máximo de 127 dispositivos. Cada SLC pode ser composto de qualquer combinação de sensor de fumaça, detectores de calor ou módulos e permite um total de 50 ohms de impedância e pode usar qualquer fio compatível com o Código Elétrico Nacional (NEC).
O AFC-1000 tem uma fonte de alimentação de 10 A com seis Circuitos de Aparelhos de Notificação (NACs) e quatro circuitos de Entrada/Saída (I/O). Os NACs são classificados em 3 A cada e as I/Os são classificadas em 1 A cada. Cada saída é regulada e a potência é limitada. Além disso, cada saída é exclusivamente programável e pode ser configurada para sinal estável, sincronização de estroboscópio, potência constante, potência do suporte da porta ou liberação. A sincronização de estroboscópio inclui Gentex, AMSECO, System Sensor e Cooper/Wheelock e com o exclusivo Quadrasync cada saída pode ter uma marca exclusiva e todos os estroboscópios piscarão juntos. As I/Os são projetadas para entradas como estações de liberação manual e interruptores de aborto que não exigirão pesquisa e reagirão quase instantaneamente.
Os NACs podem ser expandidos usando as fontes de alimentação inteligentes da série PSN-1000. Cada PSN-1000 adiciona outros 10 A de energia, 2 circuitos de entrada adicionais e o AFC-1000 suportará até 31 fontes de alimentação. O sistema sincronizará os estroboscópios em todo o sistema. Além disso, o PSN-1000E tem espaço para permitir a instalação de até seis placas de expansão de loop SLC PAD100-SLCE. As placas são montadas em um suporte de empilhador que permite acesso a todas as conexões do circuito SLC.
Características:
• 1.270 endereços disponíveis neste sistema endereçável analógico
• Capacidade adicional do sistema obtida por meio de módulos SLC multiponto
• 1.500 zonas de software • Teste de sensibilidade à fumaça compatível com NFPA 72 integrado
• O sistema opera como Classe A ou Classe B para SLC, P-Link e NACs
• Fonte de alimentação de 10 A, expansível para 315 A
• 6 NACS, regulados, classificados em 3 A cada, expansível para 192
• 4 circuitos de entrada/saída (E/S) para flexibilidade do sistema classificados em 1 A cada
• Sincronização de estroboscópio e sincronização em todo o sistema para estroboscópios Gentex®, AMSECO®, Cooper Wheelock® e System Sensor®
• Alarme dedicado, relés de supervisão e problemas
• Buffer de histórico de 4.000 eventos
• DACT de duas linhas opcional com UD-2000 que pode relatar informações gerais, de zona ou de ponto
• Comunicador IP integrado
• Porta Ethernet para programação e conectividade de rede
• Status do sistema de e-mail, relatórios e informações de eventos
• O produto inclui garantia de 5 anos
Especificações Técnicas:
Dimensões 18 15/16”L x 27 5 /16”A x 4 7 /16”P
Rede elétrica CA 5,0 A a 120 VCA 50/60 HZ 3,0 A a 240 VCA 50/60 HZ
Gabinete Aço laminado a frio calibre 16 com porta removível trancada com janela de visualização Lexan
Corrente de espera da bateria – 130 mA
Corrente de alarme – 220 mA
10 A de potência para NACs, E/S e P-Link
3 A por NAC, regulado
1 A por circuito de E/S, regulado
Faixa do carregador de bateria 8-55 Ah
Tensão do carregador de bateria 27,3 VCC
Corrente máxima do P-Link de 1 A Faixa de temperatura e umidade 32° a 120° (0°C a 49°C) com umidade máxima de 93% sem condensação.
Normas • NFPA, 13,15, 16, 17, 17A, 70, 72 e 750
ANSI/UL 864 – Local (L), Estação Remota (RS), Estação Central (CS), Propriedade (PPU), Auxiliar (AUX). Tipo de serviço: Automático (A), Manual (M), Fluxo de água (WF) Supervisão de sprinklers (SS) Tipo de sinalização: Comunicador de alarme digital (DAC), Tempo de marcha (March), Não codificado (NC), Polaridade reversa (Rev Pol), Outras tecnologias (OT)
IBC (Código internacional de construção)
