| TENSÃO DE ALIMENTAÇÃO PRIMÁRIA – ENTRADA | 90 a 265 V AC |
| TENSÃO DE ALIMENTAÇÃO PRIMÁRIA – SAÍDA | 28.5V DC nominal |
| CORRENTE NOMINAL PRIMÁRIA | 1.7A @ 28.5V DC (máx.) |
| TENSÃO DE ALIMENTAÇÃO SECUNDÁRIA | 21.0 min. – 27.2V DC máx. – Carregador Baterias a 28V DC |
| CORRENTE NOMINAL SECUNDÁRIA | 1.1 Amp máximo a 20ºC |
| CAPACIDADE INTERNA DE BATERIAS – MÁXIMO | 2 x 12 V x 12 Ah Baterias do tipo chumbo-ácido (VRLA) |
| FUSÍVEL PRINCIPAL | 4 A – 250 V fusão lenta – 20 mm |
| FUSÍVEL BATERIAS | 1.6 A – Rearmável |
| CORRENTE MÁX.NA ZONA – REPOUSO / ALARME | 4 mA / 60 mA (máx.) |
| RESISTÊNCIA / CAPACIDADE MÁX. DA CABLAGEM | 40 Ohms / 0.470 uF |
| MONITORIZAÇÃO DE FIM-DE-LINHA | Ativa com condensador não polarizado 10 uF / 50V |
| MONITORIZAÇÃO DE REMOÇÃO DE DETETOR | Sim (com díodos instalados na base) |
| DISPOSITIVOS POR ZONA | 32 Máx. – EN54 pt.2 |
| RESISTÊNCIA – ALARME | 270 – 1000 Ohms |
| CIRCUITO DE SIRENES CONVENCIONAIS | 2x 500 mA máximo por circuito – monitorizado |
| TENSÃO / RESISTÊNCIA FIM-DE-LINHA | 27.5V DC nominal / 10K Ohms – 1/4 Watt |
| SAÍDAS AUXILIARES RELÉ | 1x Fogo (COM-NC-NO) – 1x Falha (COM-NC) não supervisionados |
| LIMITES DOS CONTACTOS | 50V DC – 1 Amp (cargas resistivas) |
| EVACUAÇÃO (CC) – MODO DIA/NOITE | Não retentivo – contacto livre de tensão |
| REINICIALIZAÇÃO | Não retentivo – contacto livre de tensão |
| HUMIDADE RELATIVA | Máx. 95% HR sem condensação |
| TEMPERATURA DE FUNCIONAMENTO | -10ºC a 50ºC |
| PESO (ORION-PLUS) | 2 Kg sem baterias, 7 Kg incluindo baterias (2 x 12 V x 12Ah) |
| PESO (ORION-PLUS-L) | 2 Kg sem baterias, 7 Kg incluindo baterias (2 x 12 V x 12Ah) |
| DIMENSÕES (ORION-PLUS) | 273 (C) x 107 (L) x 404 (A) mm |
| DIMENSÕES (ORION-PLUS-L) | 375 (C) x 345 (L) x 139 (A) mm |
| COR | Branco ou Vermelho |

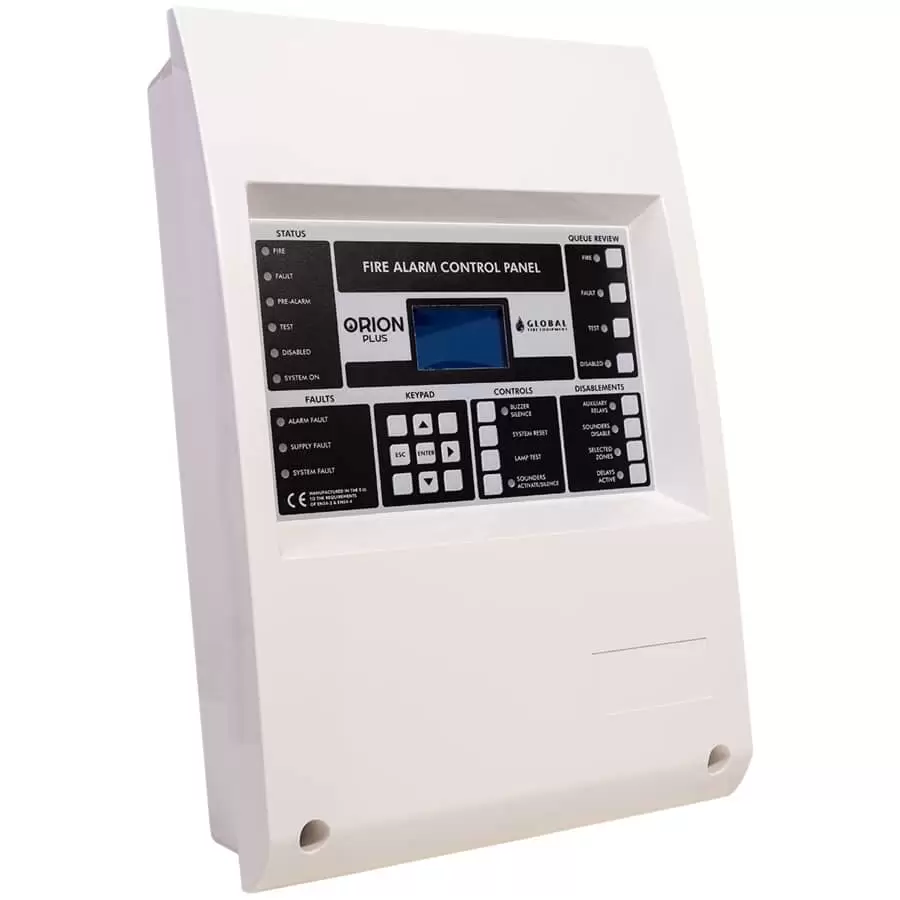

PAINEL CONVENCIONAL ORION PLUS – GFE *
PART NUMBER: ORION EN54 (DE 8 A 36 ZONAS)
A gama de painéis convencionais expansíveis ORION-PLUS é uma solução esteticamente apelativa com uma caixa funcional desenhada para sistemas de maior envergadura, mantendo a facilidade de instalação e comissionamento, assim como a simplicidade de operação que são atributos associados aos sistemas convencionais.
Através dos módulos de expansão GFE-EXP-MOD com 4 zonas, os painéis podem ser facilmente expandidos para 12 ou 16 zonas, na caixa habitual, enquanto que na caixa ampla pode ser aumentado de 24 até 32 zonas. A gama comporta também dois modelos de painéis repetidores.
As excecionais funcionalidades de programação disponíveis superam largamente o que é normal em painéis convencionais. O display gráfico e o relógio em tempo real permitem o registo efetivo dos eventos reportados que pode inclusive ser descarregado para um PC através do software adequado.
Estão ainda disponíveis opções de comunicação avançada, tais como: RS232, RS422/485, fibra ótica, GSM/GPRS e TCP/IP. Estas opções de comunicação avançada permitem a transmissão dos nossos protocolos proprietários, que resultam na integração com painéis repetidores, módulos de saída multiplexada para relés e sirenes, assim como com a nossa plataforma de supervisão e acesso remoto.
ESPECIFICAÇÕES TÉCNICAS
