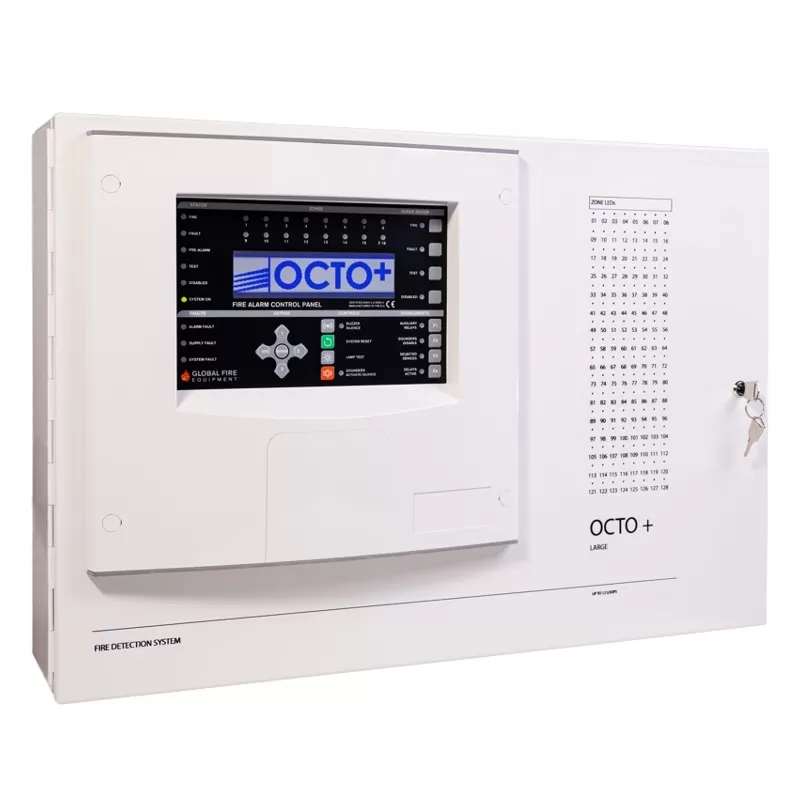

PAINEL CENTRAL DE ALARME E INCÊNDIO OCTO+ LB GFE *
PART NUMBER: OCTO+ LB (1 A 12 LOOPS)
O OCTO+ LB (Large Box) é uma versão de expansão do nosso painel de controle de alarme de incêndio OCTO+. Este painel apresenta uma capacidade de loop expansível de 1 a 12 loops analógicos endereçáveis (dando um total de 128 loops em um único sistema) em uma grande caixa de alumínio que tem capacidade suficiente para 4 baterias de reserva de 12 Ah x 12 V.
Projetado com uma solução avançada de rede ponto a ponto multimestre completa, ele permite extrema resiliência em sistemas distribuídos muito grandes.
ESPECIFICAÇÕES TÉCNICAS
CLASSIFICAÇÃO DA FONTE DE ALIMENTAÇÃO |
90 V CA a 230 V CA |
FONTE DE ALIMENTAÇÃO DC PRIMÁRIA |
28,5 V CC a 7,5 A (máx.) / 28,5 V CC a 10 A (máx.) |
FORNECIMENTO SECUNDÁRIO |
21,6 V DC Mín. – 27,2 V DC Máx. – Carregador de bateria: 27,5 V DC |
BATERIAS (INTERNAS) |
2 x 24 V 12 AH (máx.) |
CORRENTE QUIESCENTE (SEM DISPOSITIVOS) |
75mA / 125mA/ 175mA (4, 8 e 12 loops) |
SAÍDA DE POTÊNCIA AUXILIAR |
24 V DC: 900 mA total (300 mA cada NÓ, com até 3 saídas comutadas) |
CORRENTE MÁXIMA DE SAÍDA DO LOOP |
4 a 12 loops – Máx. 165 mA por loop quiescente / Máx. 900 mA por pico de loop |
TOPOLOGIA DE LOOP |
Classe A ou B |
CABO DETECTOR |
Firetuf 2 x 1,5 / máx. 2.000 m ou 2 x 2,5 mm / máx. 3.000 m |
CIRCUITOS DE SIRENE CONVENCIONAL |
até 6500mA Máx. corrente de acionamento para ambos os circuitos – Totalmente monitorado |
RELÉS AUXILIARES DE INCÊNDIO |
até 6 nominais 2A @ 30V DC resistivo / 0,5A @ 120V AC resistivo / 0,25A @ 240V AC resistivo |
FALHA NO RELÉ AUXILIAR |
até 3 nominais 2A @ 30V DC resistivo / 0,5A @ 120V AC resistivo / 0,25A @ 240V AC resistivo |
DISPLAY GRÁFICO LCD |
240×64 pixels com luz de fundo azul |
LEDS DE ZONA |
Máximo de 128 LEDs de zona / blocos de 64 LEDs |
CANAIS DE COMUNICAÇÃO |
3x portas de comunicação configuráveis e por cada NÓ |
SAÍDA BMS |
ODYSSEY (software gráfico), TCP IP-WEB (monitoramento remoto web), MODBUS RTU, ESPA 4.4.4 |
CONEXÃO DE SOFTWARE |
USB tipo B |
REGISTRO DE EVENTOS |
10.000 mensagens |
TEMPERATURA DE OPERAÇÃO/ARMAZENAMENTO |
-10ºC a 50ºC |
UMIDADE |
Máx. 85% RH sem condensação |
PROTEÇÃO CONTRA ENTRADA / MATERIAL |
IP30 / Alumínio |
DIMENSÕES |
610 (C) x 420 (A) x 179,1 (L) mm |
PESO |
6,1Kg (sem pilhas) |
COR |
Branco (RAL 9003) ou Vermelho (RAL 3001) |
