| TENSÃO: ALIMENTAÇÃO | 17V a 30V DC |
| CORRENTE: LAÇO | 1.0mA (repouso/ CA/ CC) – 1.65mA (saída ativa) |
| CORRENTE: ALIMENTAÇÃO EXT (24 V DC) | 1.2mA repouso; 1A para sirenes (máx.) |
| SECÇÃO DO CABO MÁX. | 2.5mm² |
| COR / MATERIAL DA CAIXA | Branco ou Vermelho / ABS |
| TEMPERATURA DE FUNCIONAMENTO | -10ºC a 50ºC |
| HUMIDADE RELATIVA MÁX. | 95% HR sem condensação |
| DIMENSÕES | 100 (D) x 48 (A) mm |
| PESO: MÓDULO / MÓDULO + CAIXA | 24g / 155g |

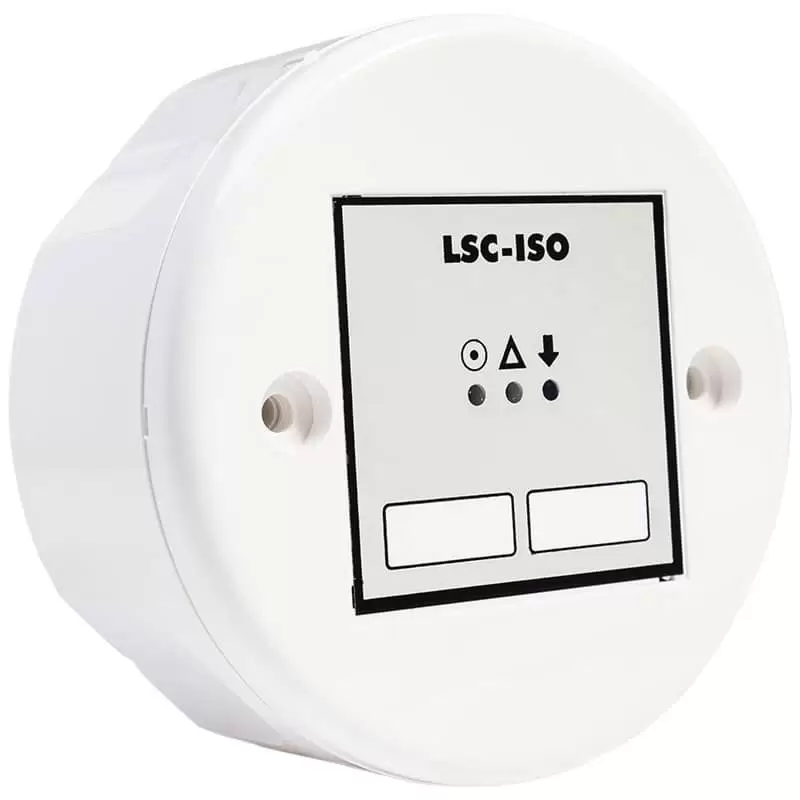

MÓDULO CONTROLADOR ENDEREÇADOR DE AUDIOVISUAL LSC ISO – GFE *
PART NUMBER: LSC ISO / QUAD
O módulo LSC-ISO é um dispositivo totalmente monitorizado e é utilizado para efetuar a ligação através do laço de deteção de sinalizadores audiovisuais convencionais aos painéis endereçáveis da GFE. Dos 3 LEDs de estado existentes, o verde lampeja quando o módulo é interrogado pelo painel, o LED amarelo vai indicar a ocorrência de uma Avaria no módulo enquanto o LED vermelho sinaliza ativação dos sinalizadores ligados na saída do LSC-ISO.
O módulo necessita de alimentação externa (24V DC) e consegue fornecer de 1 até 4 Amp. de saída, que é monitorizada quanto avarias por circuito aberto ou curto-circuito. Uma resistência fim-de-linha de 10K ohms é ligada na última sirene de modo a controlar essa linha.
O LSC-ISO utiliza o protocolo de controlo de sirenes exclusivo da GFE sendo assim compatível unicamente com a gama de painéis endereçáveis da GFE.
ESPECIFICAÇÕES TÉCNICAS
