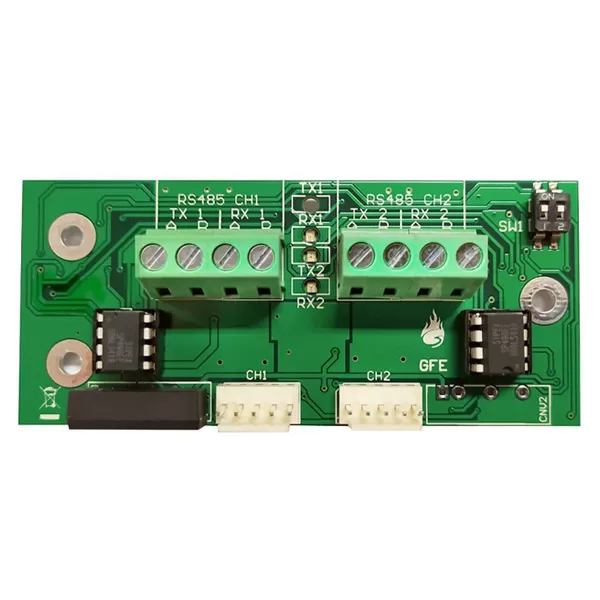

INTERFACE DE COMUNICAÇÃO CHAMELEON 485 – DTLOOP GFE *

PART NUMBER: Chameleon 485 DTLOOP

A interface CHAMELEON-485-DTLOOP permite que a gama de painéis principais endereçáveis ​​da GFE seja interligada a repetidores, subpainéis em caixa e/ou painéis NODE-SP usando um cabo de comunicação de dados de 4 núcleos adequado para transmissão de dados RS-485 usando um loop de comunicação de dados comum em uma topologia em anel.

Esta interface é usada no painel de controle de alarme de incêndio para fornecer comunicação para o seguinte:

1. Painel endereçável analógico JUNIOR V4 e seu(s) Mini-Repetidor(es).
2. Painel JUNO NET e seu(s) Repetidor(es), Mini-Repetidor(es), Sub-Painel(es) e NODE-SP(s).

Esta interface é compatível com os seguintes painéis:

• Painel principal endereçável analógico de loop JUNIOR 1 e 2
• Mini-Repetidor (JNR MINI-REP)
• Painel principal endereçável analógico expansível JUNO NET
• Repetidor JUNO NET (J-NET-REP)
• NODE-SPs e subpainéis em caixa (J-NET-SPX)


  ESPECIFICAÇÕES TÉCNICAS

  TENSÃO DE ALIMENTAÇÃO	28 V DC nominal – faixa de 17 a 30 V DC
  CORRENTE DE FORNECIMENTO	14mA
  COMPATIBILIDADE DE SOFTWARE E HARDWARE	Painel e repetidor JUNO NET – Sub-Painel e NODE-SP JUNIOR em caixa V2, 3 e 4, Mini-Rep e repetidores Junior
  UMIDADE MÁX.	95% RH sem condensação
  TEMPERATURA DE OPERAÇÃO	-10 C a 50 C
  DIMENSÕES	90 (L) x 40 (C) x 20 (A) mm
  PESO	33 g
