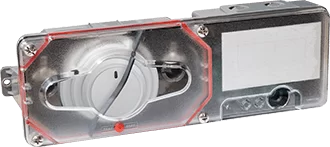

DETECTOR DE FUMAÇA PARA DUTOS ENDEREÇÁVEL – PAD 300-DUCT – POTTER *

PART  NUMBER: PAD 300 DUCT

O PAD300-DUCT foi projetado e construído para atender a todos os requisitos locais, bem como aos regulamentos da NFPA sobre detectores de fumaça de duto. A amostragem de ar é realizada por dois (2) tubos que se projetam para dentro do duto. Um tubo de exaustão de um comprimento padrão (7”) é fornecido no kit de instalação com a unidade de duto de fumaça. Uma vez que a largura do duto tenha sido determinada, os tubos de amostragem de entrada de ar devem ser encomendados. Os tubos de amostragem são fornecidos em três comprimentos padrão: 2,5 pés, 5 pés e 10 pés e cortados no tamanho para se ajustarem ao duto. A montagem da unidade de fumaça do duto é realizada pelo uso de um modelo e dois (2) parafusos de chapa metálica, que são fornecidos. A montagem pode ser realizada sem a remoção da tampa transparente que é fixada por quatro (4) parafusos de captura

Características:

• Detecta fumaça em dutos de HVAC de edifícios
• Navios completos com alojamento e cabeça
• Compatível com painéis endereçáveis ​​das séries IPA e AFC/ARC
• Terminais de fios de entrada e saída SLC
• SLC Classe A, Classe X e Classe B
• Instalação sem remover a cabeça
• Velocidade do ar listada de 100 a 4.000 pés/minuto
• Sem telas ou filtros na caixa
• Gabinete de plástico durável e tampa transparente
• Interruptor de violação de tampa integrado
• UUKL listado para controle de fumaça
• Utiliza tubos de amostragem de encaixe simples da série STN
• O produto inclui garantia de 5 anos

Características:

• Detecta fumaça em dutos de HVAC de edifícios

• É fornecido completo com caixa e cabeçote

• Compatível com painéis endereçáveis ​​da série IPA e AFC/ARC

• Terminais de fios de entrada e saída SLC

• SLC Classe A, Classe X e Classe B

• Instalação sem remover o cabeçote

• Velocidade do ar listada de 300 a 4.000 pés/minuto

• Sem telas ou filtros no invólucro

• Gabinete de plástico durável e tampa transparente

• Interruptor de violação de tampa integrado

• Listado pela UUKL para controle de fumaça

• Utiliza tubos de amostragem de encaixe simples Série STN

• O produto inclui garantia de 5 anos

Especificações técnicas:

Número do modelo do detector de dutos PAD300-DUCT

Tensão operacional 24 VCC

Consumo de corrente 300 μA

Modelo da cabeça do detector PAD300-DD

Tipo de cabeça do detector Fotoelétrico

Ponto de ajuste do alarme Fixo em 2,5%/pés (8%/m)

Método de teste de sensibilidade

Teste de autodiagnóstico

Velocidade do ar 300 pés/min a 4000 pés/min

Temperatura ambiente 32 °F a 120 °F (0 °C a 49 °C)

Umidade 10% a 85% Umidade relativa (sem condensação)

Material do invólucro Caixa traseira de plástico, tampa de plástico transparente Acabamento Caixa traseira cinza com tampa transparente

Dimensões 13 1/2” C x 4 1/2” L x 2 1/4” A

Peso líquido máximo 2 lbs.

Tubos de amostragem 2,5 pés, 5 pés ou 10 pés
